光電式液位傳感器如何區分有水和無水狀態
作者：升澤傳感科技 點擊：23次 發布時間：2025-03-03
光電式液位傳感器內部配備了一個發射管與一個接收管。發射管的作用在于發射光線，而接收管則負責接收光線。

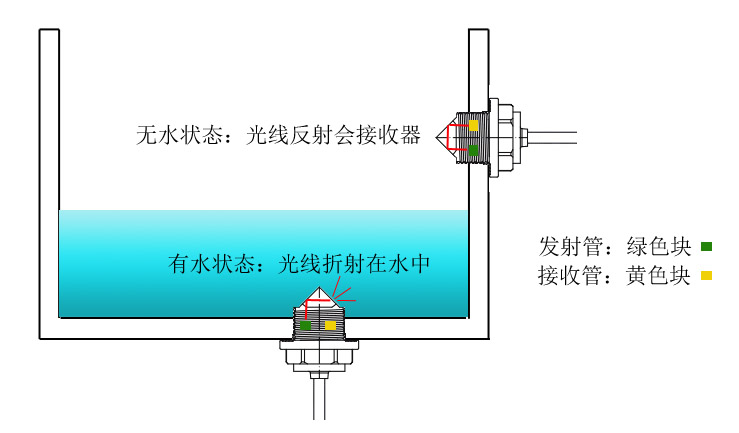

光電式水位傳感器的頭部構造為一個光錐。發射管發出的光線穿過光錐后，會反射至接收管。當接收管能夠正常接收光線時，判定為無水狀態。這是由于此時傳感器頭部所接觸的介質為空氣，光線能夠正常反射。
至于有水狀態，當接收管接收到少量光線或者完全接收不到光線時，判定為有水狀態。當傳感器頭部接觸的介質變?yōu)橐后w時，發射管發射的光線會在液體中發生折射，致使接收管僅能接收到少量光線，甚至無法接收到光線。
光電式水位傳感器輸出的信號為高低電平，當接觸到水時輸出低電平，以此來區分傳感器處于有水還是無水狀態。設備能夠依據傳感器輸出的信號，對水泵加水進行控制，實現缺液提醒，或者達成高液位停止加水等功能。
基于光學折射原理來檢測液位的光電式液位傳感器，不易受到外界因素的干擾，對被測液體的影響極小，相較于電容式液位傳感器、浮球式液位傳感器，其可靠性更高。
